FFC排线的选择方法
文章来源：深圳捷福欣科技有限公司人气：0发表时间：2024-11-07

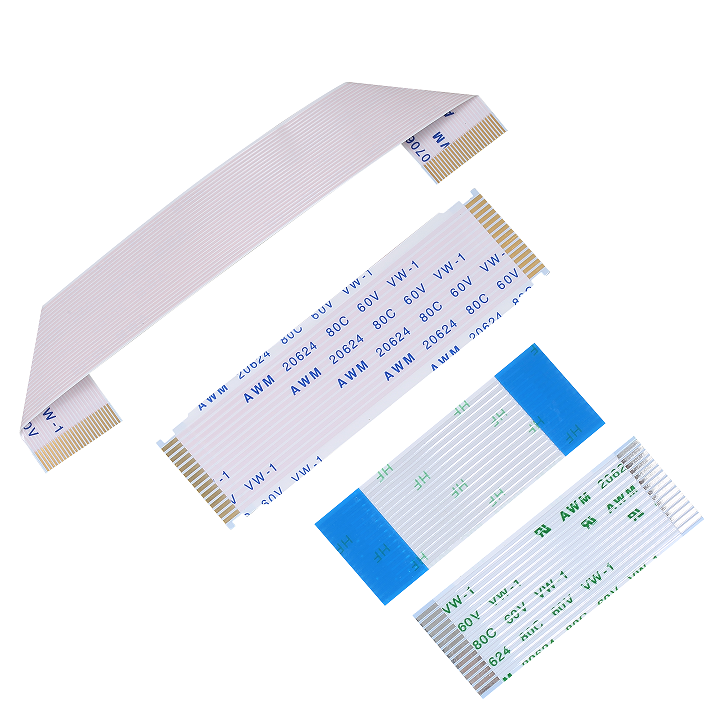

FFC排线是一种柔软的扁平状线缆，主要作用是让联线变得更加方便，使电子产品的体积大幅度减少，并提升生产效率及成本。一般应用于通讯、汽车、医疗、机器人、无人机等电子产品中的PCB板之间以及作为电子设备之间的数据的传输线。随着现代产品小型化、超薄化和高能话的发展方向，对FFC排线的要求越来越严格，日前常规尺寸有0.8mm、1.0mm、1.2mm、1.25mm、1.5mm、2.0mm、2.54mm等，下面小编简单介绍FFC排线的类型及性能参数的选择。
一、FFC排线的类型如下：
A型：两边联接且补强板黏贴在绝缘胶纸上;
B型：补强板交叉式立即黏贴在绝缘胶纸上;
C型：两边补强板立即黏贴在导体上;
D型：两边补强板交叉式立即黏贴在导体上;
E型：一端补强板贴在绝缘胶纸上，另一端立即焊锡丝;
F型：两边补强板立即粘在绝缘胶纸上，内部结构一半脱离;
G型：两边立即焊锡丝；
二、FFC性能参数如下：
导体数N：排线中铜心线导体的数量，一般范围在20-100之间;
间隔P：邻近两根导体轴线间的距离，间距有七个标准：0.3mm，0.5mm，0.8mm，1.0mm，1.25mm，1.27mm，2.54mm；
FFC排线内部导体尺寸标准0.035*0.3mm，0.05*0.5mm，0.05*0.7mm，0.05*1.0mm，0.1*0.5mm，0.1*0.7mm，0.1*0.8mm，0.1*1.6mm；
FFC排线补强板长度范围为3.5~20mm
间距M：最外界一条导体轴线到排线边沿间的距离，
全间隔TP：最外界两根导体轴线间的距离，TP=P*(N-1);
总宽W：排线2个边沿中之间的距离，W=P*(N 1);
总长TL：排线两端间距; 插进薄厚 TT：排线2个联接端薄厚;
根据以上特性，客户在设计产品时要注意FFC排线的间距，一般来讲间距越大，导线越宽，FFC排线的宽度决定了可以通过的峰值电流，一般讲，线厚都是0.035mm，如果您有更多关于FFC排线选择的问题，可以联系深圳市捷福欣实业有限公司，我司主要从事排线、连接线、线束加工生产制造，主要应用于通讯、汽车、医疗、机器人、无人机等行业。
